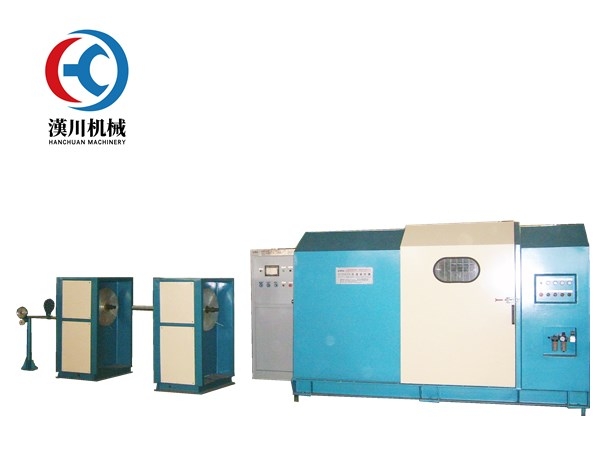

是一種用于成纜的設備，即将絕緣線芯絞在一起填充和纏繞的設備。适用于各種截面的多芯橡套電纜、塑料電纜、交聯電纜、電話電纜、控制電纜的成纜和裝甲。

       設備組成

電纜設備由放線架、絞籠體、線模座、繞包機、裝甲機、計米器、牽引裝置、排線架、傳動系統和電氣系統組成。

1、傳動裝置

用一台調速電動機作主動力，經1:3.167倍雙出軸齒輪減速器，一次傳到轉角箱内及主機箱帶動轉主機，另一端經萬向節傳到繞包頭，鋼帶，27級牽引變速箱。驅動軸速度為394.7r/min，而收線支架是獨立驅動的。

2、絞籠

中空主軸、支撐盤、線盤架構成，結構與絞線機絞籠基本相同，所述絞籠設有放置絕緣芯盤的線盤架。各類型電纜機線盤架數不同，大型電纜機盤架一般為3根或6根線盤架，小型電纜機組可有18根、24根甚至更多線盤。

在絞籠的每個線盤架上都有制動器，用以控制絞合時線芯的張力。絞籠的轉速是用變速齒輪來調節的，并且旋轉方向也可以改變。在絞籠前部有一些固定的支杆，用以安放填充繩盤。

3、線模座

機架上有兩個模座，兩個底蓋可以打開和關閉。拼線模安裝在模座内，上蓋向外借螺釘壓緊，使其固定。機架配有手輪和絲杆，可調節一模座的前後，使模口與絞合角相适應，使電纜在拼接模中絞合良好。

合成線模可根據需要進行更換，其作用是将若幹絕緣芯并合，形成正确的圓絞線。

4、繞包頭

由六級齒輪變速箱、φ400×3繞組裝置和移動模架組成。卷繞頭适用于成繩後繞塑料帶，也可用于卷繞紙帶。放帶張力控制由手動調整，繞包頭由主傳動軸輸入，傳至六級齒輪變速箱。所需包帶節距及正反包帶，可以通過變換手柄達到。為了防止電纜在包裝過程中産生大的振動，模架位置可以在移動壓線模的幫助下進行調整。

5、鋼包頭

六級齒輪齒輪箱、回轉支承、尾架安裝于底架上。旋轉支架配有兩對φ600鋼帶盤，用于釋放鋼帶。盤底安裝有機械張力調節裝置，鋼領為半切線式，能繞過薄帶、銅帶。

包裝機由主傳動軸輸入，傳遞到六級齒輪齒輪箱，所需要的包帶節距和正反包帶，可以通過改變把手來實現。

6、牽引裝置

利用該裝置将被絞制成纜繩的纜繩從接線盤上牽引，牽引輪配有滾動軸承，支撐在底部支架上。動力由主傳動軸輸入，傳至27級變速箱，再經過一組減速齒輪，達到牽引輪傳動。利用變速手柄實現多種轉速，以滿足各種絞合節距要求。

7、收排線架

用于将絞合好的電纜卷起到收線盤上，使收卷速度與牽引速度相匹配。收線動力由力矩電機經傳動變速箱變速後，通過萬向聯軸器，再經一對傘齒輪減速後，傳到收線軸上。另一台電機通過蝸輪、螺杆和螺母同步提升線盤。排線采用光杆式排線，此排線動作靈活，調整迅捷，使用方便。

       分類

鋼索機組有普通鋼索和普通鋼索兩種，普通的鋼索成纜機組有籠式的成纜機組。不論盤式或籠式成纜機，都有一個星形架，以放置成纜用的填充料。在絞合架後分别是并線模座支架，繞包頭、牽引裝置、收線裝置等。

1、籠式成纜機

詳細說明了纜機的設備組成、分類、安裝、操作和維護要點。

中、小型成纜機制造成籠式，絞合部分如同籠絞機的絞籠，有1+6/400型和1+6/1000型等型式。此外，通常情況下，錨索成纜設備可分為籠型成纜機和高速籠成纜機兩類。其主要應用于銅芯鋁絞線、裸鋁線的絞合，也可用于塑力電纜、橡套電纜及其它成纜。

2、盤式成纜機

大直徑電纜機盤型，通常成纜速度10m/min以下，如1+3/1600.2+3/1600及1+3/2400等大型纜機，大放線盤分别為1600mm和2400mm。

盤式成纜機大絞架由不同尺寸的圓盤緊固在空心軸上，兩個圓盤之間有三個放線盤，放線盤軸上有齒輪機構。盤式成纜機的絞合部有一主軸承，空心軸的後端轉動，前後圓盤都由托輪支撐，空心軸的前端是分線闆，這樣絞合前絕緣線芯按正确方式進入并線模，防止絕緣線芯扭回。

3、盤絞式成纜機

成纜機是目前較新型的成纜設備，生産效率高，一般在30m/min以上，适應範圍廣泛，适用範圍廣泛，可用于各種電力電纜成纜，也可用于通訊電纜、控制線、大截面超高壓電纜分心導線，例如1+3/300型3米纜車。
